Cap n°5 - FUSIBILI E PORTAFUSIBILI

5.14 Fusibili Lamellari Serie ATO

NOTE: disponibile Kit Assortimento Cod. 3302

Codice	Codice Industriale	Colore	Larghezza	Altezza	Ampere	Resistenza	Caduta di Tensione
2845	287001	nero	19,1	18,8	1	123	176
2846	287002	grigio	19,1	18,8	2	50	141
2850	287003	viola	19,1	18,8	3	31	137
2851	287004	rosa	19,1	18,8	4	23	136
2852	287005	beige	19,1	18,8	5	18	128
2853	287075	marrone	19,1	18,8	7,5	11	116
2854	287010	rosso	19,1	18,8	10	7,7	109
2855	287015	blu	19,1	18,8	15	4,8	102
2856	287020	giallo	19,1	18,8	20	3,3	98
2857	287025	bianco	19,1	18,8	25	2,5	92
2858	287030	verde	19,1	18,8	30	1,9	84
2843	287035	verde blu	19,1	18,8	35	1,6	87
2844	287040	arancio	19,1	18,8	40	1,4	96

APPLICAZIONE: portafusibili G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, ZC

5.15 Fusibili ATO 80V

Codice	Colore	Larghezza	Altezza	Ampere	Resistenza

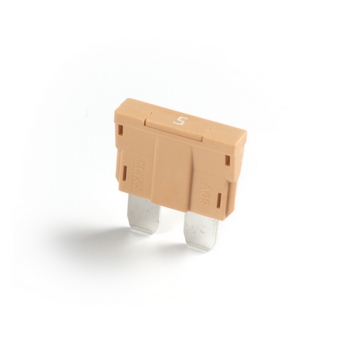

F1805	beige	19	20	5	80
F1875	marrone	19	20	7,5	80

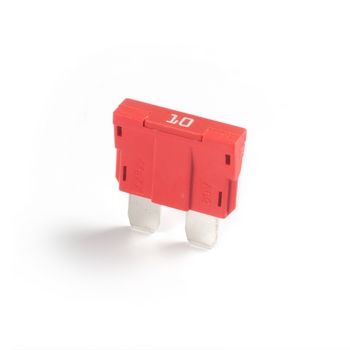

F1810	rosso	19	20	10	80
F1815	blu	19	20	15	80
F1820	giallo	19	20	20	80
F1825	bianco,rosso	19	20	25	80
F1830	verde	19	20	30	80

APPLICZIONE: portafusibili G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, ZC, ZG, ZH, ZI

5.16 Porta Fusibile ATO Componibile a Lama Verticale

Completo di cappuccio e staffa di fissaggio

Codice	Tipo	Colore	Terminale accessorio	Portafusibile
946/2	componibile	nero	181904/1	G

5.17 Porta Fusibile ATO 1 Via Completo di 2 Contatti

NOTA: i terminali sono presenti all'interno del kit 6353.

Codice	Codice kit	Tipo	Terminale accessorio	Portafusibile
500016	6353	componibile	91001 (1,50-2,50 mmq)	K
Questo prodotto puoi acquistarlo in kit: 6353 - KIT CONNETTORE PORTAFUSIBILE

5.19 Porta Fusibile ATO Componibile 1 Posto

Estrattore cod. 21012

Codice	Tipo	Ampere	Terminale accessorio	Portafusibile
281990/2	componibile	16	5186	I

NOTE: usare codice 430 come staffa di fissaggio

5.20 Porta Fusibile ATO Componibile Bianco

Codice	Tipo	Ampere	Terminale accessorio	Portafusibile
282159/1	componibile	30	927825/1 e 963714/1	J

NOTE: usare codice 430 come staffa di fissaggio

5.22 Portafusibile ATO Stagno

Codice	Tipo	Colore	Terminale accessorio	Portafusibile
7700	stagno	nero	5604 + 22206	ZC

NOTE: usare codice 430 come staffa di fissaggio

5.23 Porta Fusibile ATO Stagno Modulare con Terminali a Crimpare

APPLICAZIONI: vano motore - abitacolo.

Codice	Codice kit	Terminale accessorio	Portafusibile
012/3203/00	6969	011/3201/00 + gommino 012/VD50/00	O
Questo prodotto puoi acquistarlo in kit: 6969 - KIT PORTAFUSIBILE STAGNO

5.25 Porta Fusibile ATO con Derivazione

APPLICAZIONE: per derivazione diretta dalla centralina portafusibile

Codice	Tipo	Sezione Cavo	Colore	Note	Portafusibile
2982	derivazione	1,5	nero	lung.cavo 12 cm	M

5.27 Porta Fusibile ATO 4 Posizioni

NOTA: i terminali sono presenti all'interno del kit 6796.

Codice	Numero vie totale	Codice kit	Sezione Cavo	Terminale accessorio	Portafusibile
17941000000	4	6796	1,50 - 2,50	20560	N
Questo prodotto puoi acquistarlo in kit: 6796 - KIT PORTAFUSIBILE

5.31 Porta Fusibile ATO 8 Posizioni

Completo di coperchio trasparente e guarnizione.

Codice	Numero vie totale	Tipo	Sezione Cavo	Terminale accessorio	Portafusibile
67111	8	stagno	1,00 - 2,50	42238/2	Q

5.33 Supporto Porta Fusibili

APPLICAZIONI: porta fusibili ATO Componibile 1 posto, porta fusibile ATO componibile bianco e porta fusibile ATO stagno

Codice	Colore
430	nero
